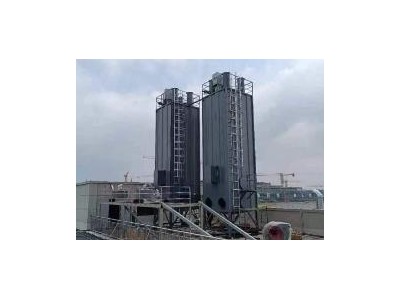

点击图片查看原图
结构：
电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。
筒体:
筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个性能稳定阀。
沉淀极管束:
沉淀极管束是由管束组成，并与筒体上、下部相通。
电晕电极:
电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。
电器绝缘箱:
绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
蜂窝电捕焦油器的维修与常见故障解决方案一、蜂窝电捕焦油器的维修
一、蜂窝电捕焦油器维修电捕时，关闭高压电源，拉下电闸，悬挂警示牌。使用接地棒，将高压电源的输出端进行放电；放电后，将接地棒连接在高压电源变压器的输出端上，形成接地短路保护。
二、电捕运行三个月，应停车用蒸汽清扫一次，并对绝缘箱、馈电箱中的绝缘瓷瓶及穿墙套管擦洗一次，清洗时用纱布浸苯或酒精刷洗并干燥。
三、进入电捕内检查维修时，除按第1条操作外，同时要进行蒸汽吹扫置换，封堵盲板，步骤如下：
1、停电、接地、悬挂警示牌同第1条。
2、关闭电捕的入口、出口阀门。
3、先打开放散管的阀门，后打开上吹扫蒸汽阀门，待放散管排出蒸汽后，打开下吹扫蒸汽阀门，吹扫15分钟后，先关下吹扫，后关上吹扫阀门。
4、待电捕的筒体冷却，凉下来后，在电捕的入口、出口阀门与电捕本体连接处插入铁制盲板。
5、盲板安装好后，进行二次蒸汽吹扫，吹扫时间30分钟。
6、关闭蒸汽吹扫，电捕的筒体冷却，凉下来后打开电捕的上下人孔盖。
二、高压电场分离焦油设备的常见故障及解决方案
电捕焦油除尘器主要用于含焦油较多的气体净化，如以碳素焙烧、煤气发生炉等烟气净化。本装置在节约、利用、开发能源及保护环境，防止污染，改变劳动条件等方面，应用效果，能保证长期稳定运行。
卧式系列高压电场分离焦油设备用于碳素厂环式炉在培烧过程中产生的废气里所含焦油进行回收，在处理同样的废气量的情况下，具有体积小，直接回收焦油，无需二次处和建造沉淀池等点。蜂窝式电捕焦油除尘器用于化肥厂、城市煤气、焦化厂、碳素厂、煤气发生炉、陶瓷厂等生业的气体净化，结构型式可分湿式、管式、蜂窝室、卧式等。
碳素沥青烟气治理的经验出一种新型的高压电场分离焦油设备及配套产品，排放效果远远低于标准。进口烟气在90℃－120℃使用条件下，克服了原来高压电场分离焦油设备除尘器所存在的使用期间绝缘子益击穿、爬电、电捕运行时间越长，则电捕效率随之下降。
电捕焦油除尘器的电捕内的检查项目：
1、罩瓷瓶内部结焦情况，即时清理保持清洁。
2、电晕线和沉淀机管的焦油附着情况，如果电晕线上的焦油过多会使电捕的除焦效率下降，应及时处理或换电晕线。
3、检查沉淀管的表面有无凸出或易引起击穿放电的地方，并即时处理。
4、检查下部的气流分布板是否被焦油堵塞，并用蒸汽清理干净。
5、检查电晕线有无断丝，高压电场分离焦油设备重锤有无脱落，并及时处理。
6、电晕线是否位于沉淀管的中间位置，电晕ji线偏心、弯曲变形要即时予以处理。
泊头市智翊除尘设备有限公司（http://www.btzycc.com）主营多种不同型号的圆袋型框架、XMC型脉冲单机除尘器、锅炉除尘器，型号众多，产品从设计、采购、生产、运输、安装和服务等各个环节，在产品的生产过程中不断加强和产品的质保体系，对生产过程中的每一个环节严格把关，对每一个出产的产品进行严格的质量检测，产品的质量，做到客户无退货销售记录。欢迎新老客户来电咨询。
