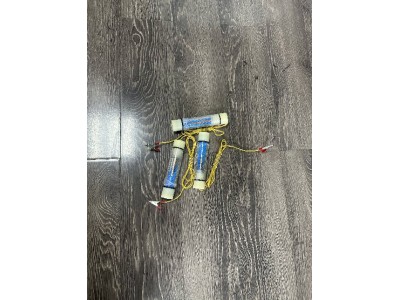

如何判断便携式硫酸铜参比电极的性能是否稳定

基准电位对比

在标准条件下（温度 25℃、饱和硫酸铜溶液），其相对于饱和甘汞电极（SCE）的理论电位应为 70±3mV。可通过与已知性能稳定的标准参比电极（如实验室级饱和甘汞电极）进行对比测试：

若两次测量的电位差稳定在 ±1mV 以内，说明电极电位基准稳定；

若差值波动超过 ±3mV，可能存在溶液污染、电极内部结构异常等问题。

短期重复性测试

在同一测量点（如湿润土壤或标准溶液中），间隔 5-10 分钟重复测量 3-5 次，观察电位读数偏差：

若偏差≤±2mV，说明短期稳定性良好；

若偏差持续增大（如超过 ±5mV），可能是微孔膜堵塞、溶液不饱和或电极内部接触不良导致。

二、抗极化能力检测

参比电极需在测量过程中抵抗极化干扰，可通过以下方法验证：

在测量回路中接入微小电流（如 1-10μA），观察电位变化：

若电流接通后电位波动≤±5mV，且断电后 30 秒内恢复初始值，说明抗极化能力合格；

若电位剧烈漂移（如超过 ±10mV）且难以恢复，可能是电极内部电解液离子传导不畅，或金属铜电极表面氧化、污染。

三、物理状态与溶液状态检查

外观与结构完整性

观察腔体是否有裂纹、漏液，电极帽密封是否严密（漏液会导致溶液浓度变化，影响电位）；

检查底部微孔膜是否通畅：若膜堵塞，离子交换受阻，会导致电位漂移；若膜破损，溶液泄漏过快，会缩短使用寿命。

硫酸铜溶液状态

溶液需为清澈的蓝色，且底部有未溶解的硫酸铜晶体（确保饱和状态）；

若溶液浑浊、出现绿色沉淀（可能含杂质或氧化），或无晶体残留（溶液不饱和），均会导致电位不稳定，需及时更换溶液。
